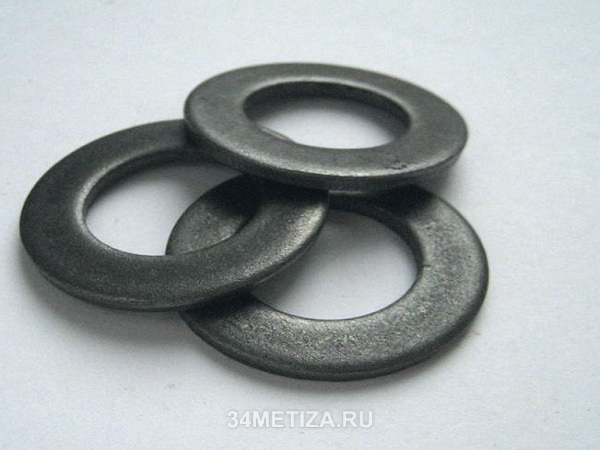

Шайбы для фланцевых соединений по ГОСТ 9065-75, ГОСТ 26-2042-96

Шайбы для фланцевых соединений по ГОСТ 9065-75, ГОСТ 26-2042-96

Настоящий стандарт распространяется на шайбы для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смазных отраслях промышленности на условное давление Ру до 16 МПа (160 кгс/см 2) и температуру от минус 70 до 600 °С.
Номинальный размер шпильки (болта) 10 12 16 20 24 27 30 36
Внутренний диаметр d 11 13 17 21 25 28 31 37
Наружный диаметр D 18 24 30 37 44 50 56 66
Толщина шайбы S 2,0 3,0 3,0 4,0 4,0 5,0 5,0 6,0

Теоретическая масса, кг 0,004 0,006 0,009 0,023 0,032 0,053 0,067 0,110

Шайбы для фланцевых соединений по ГОСТ 9065-75, ГОСТ 26-2042-96
